新能源汽车隐性杀手：微动磨损如何造成采样间歇性失效？
这种难以复现、没有直观损伤的故障，绝大部分的根源都指向一个极易被忽视的微观失效机制——微动磨损（Fretting）。
本文基于电气连接器摩擦学权威文献，从表界面微观变化拆解微动磨损机理，结合新能源汽车电压、温度采样的典型工况，讲透微动磨损与间歇性失效的因果关系，并给出可落地的优化方案。
一、 什么是微动磨损？
- 温度交变：如新能源汽车中的电池包、高压线束温差变化，不同金属基材热膨胀系数存在差异，界面因此产生剪切微位移。
- 机械振动：行车颠簸、路面激励，产生宽频振动，持续作用于采样端子。
- 电磁激励：高压母线大电流产生电磁力，诱发连接器横向振动，位移幅度可达20μm以上。
- 装配与储运扰动：除产品服役振动外，连接器出厂运输、现场安装、压接装配过程中的冲击、颠簸与不当操作，同样会引入初始微位移与残余应力。装配阶段的微弱震动，会破坏连接器成型初期的原生金属接触点，提前产生微观滑移；同时造成初始氧化膜破裂、生成微量磨屑，埋下界面污染隐患，还会扰动初始锁紧接触力，使端子在后续服役中更容易发生接触退化。
- 黏着区：位移＜1μm，界面仅发生弹性形变，无明显磨损，但易萌生疲劳微裂纹。
- 部分滑移区：中心黏着、边缘滑移，裂纹优先在环形滑移区生成，是采样端子最常见工况。
- 宏观滑移区：位移10~100μm，整个接触面发生滑动，表层氧化膜彻底破损，磨损严重。
- 混合滑移区：初期宏观滑移、后期转为部分滑移，接触电阻持续波动，直接引发间歇性采样故障。
二、表界面演化-微动磨损触发间歇性失效的核心逻辑
- 静态接触电阻：连接器静止状态下的电阻。微动产生的绝缘磨屑在界面堆积，导致静态电阻持续升高，引发焦耳发热，长期将造成端子过热老化。
- 动态接触电阻：微动过程中的瞬时电阻。电阻值可在纳秒级时间内突变，甚至出现瞬时开路。这常常是电压、温度采样跳变、间歇断连的直接物理原因。

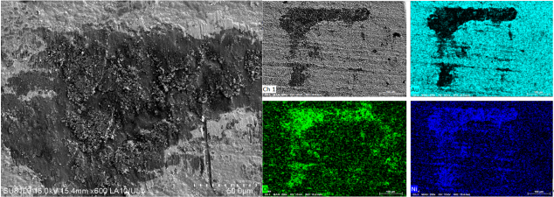

- 贱金属（锡、铜、镍）：发生微动腐蚀，生成金属氧化磨屑（如黑色氧化锡、氧化铜颗粒），硬度高、绝缘性强。
- 铂族金属（钯、钯合金）：催化空气中的有机污染物，生成摩擦聚合物。无明显金属磨损，但聚合物会彻底阻隔导电。
- 粗糙峰接触模型：端子表面的微观凸起在微动中反复摩擦、氧化，有效导电面积持续减小。凸起断裂时瞬时断路，重新贴合后恢复导通，信号表现为随机波动。
- 颗粒界面模型：氧化磨屑堆积在界面间隙，微小的振动即可改变其排布，导致导电通路时通时断，形成无规律的间歇性失效。

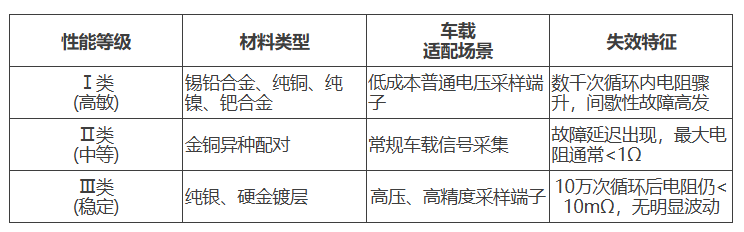

三、材料分级-四类镀层抗微动性能对比
四、优化方案-微动磨损抑制手段
- 提高接触压力：关键采样触点压力建议≥70N，以抑制相对滑移。
- 优化接触面结构：采用楔形、凹凸棋盘式接触面，利用凹槽收纳氧化磨屑，避免杂质阻隔导电。
- 使用弹性垫圈：替换普通平垫圈，采用碟形弹簧垫圈，削弱热弹性棘轮效应，防止螺栓压力衰减。
- 常规采样：锡镀层厚度建议≥3μm，规避超薄镀层的快速磨损。
- 高压采样：镀银层厚度建议≥5μm，大功率场景需≥15μm。
- 精密采样：优先选用硬金镀层，从根源上杜绝摩擦聚合物的生成。
- 涂抹专用导电润滑脂：隔绝空气，抑制氧化，同时分散摩擦聚合物或磨屑。
- 铝铜异种连接处理：禁止直接裸露对接，应增加缓冲镀层（如Ni层），以降低热膨胀差异带来的影响。
- 运输防护：连接器成品、半成品采用防静电缓冲包装，避免堆叠颠簸造成端子界面反复微摩擦，保护原生a-spot导电接触点。
- 标准化装配：禁止暴力插接、歪角压装，严格遵循对角均匀锁紧工艺，避免人工操作带来的残余剪切应力。
- 来料抽检：新增端子界面微观抽检，排查储运过程中产生的早期磨屑、划痕，杜绝带初始损伤的端子流入生产线。
五、总结
从工程角度出发，无需盲目追求昂贵的镀层材料。结合车载实际振动与温度工况，合理控制接触压力、优化接触面结构、规范镀层厚度，即可显著降低微动磨损导致的故障率。
对于售后排查，凡是遇到无外观损伤的间歇性采样故障，应优先怀疑微动磨损，并聚焦于端子表界面的微观检测。记住：真正的杀手，往往看不见。
