失效分析案例 | 储能系统误报高温-电化学迁移

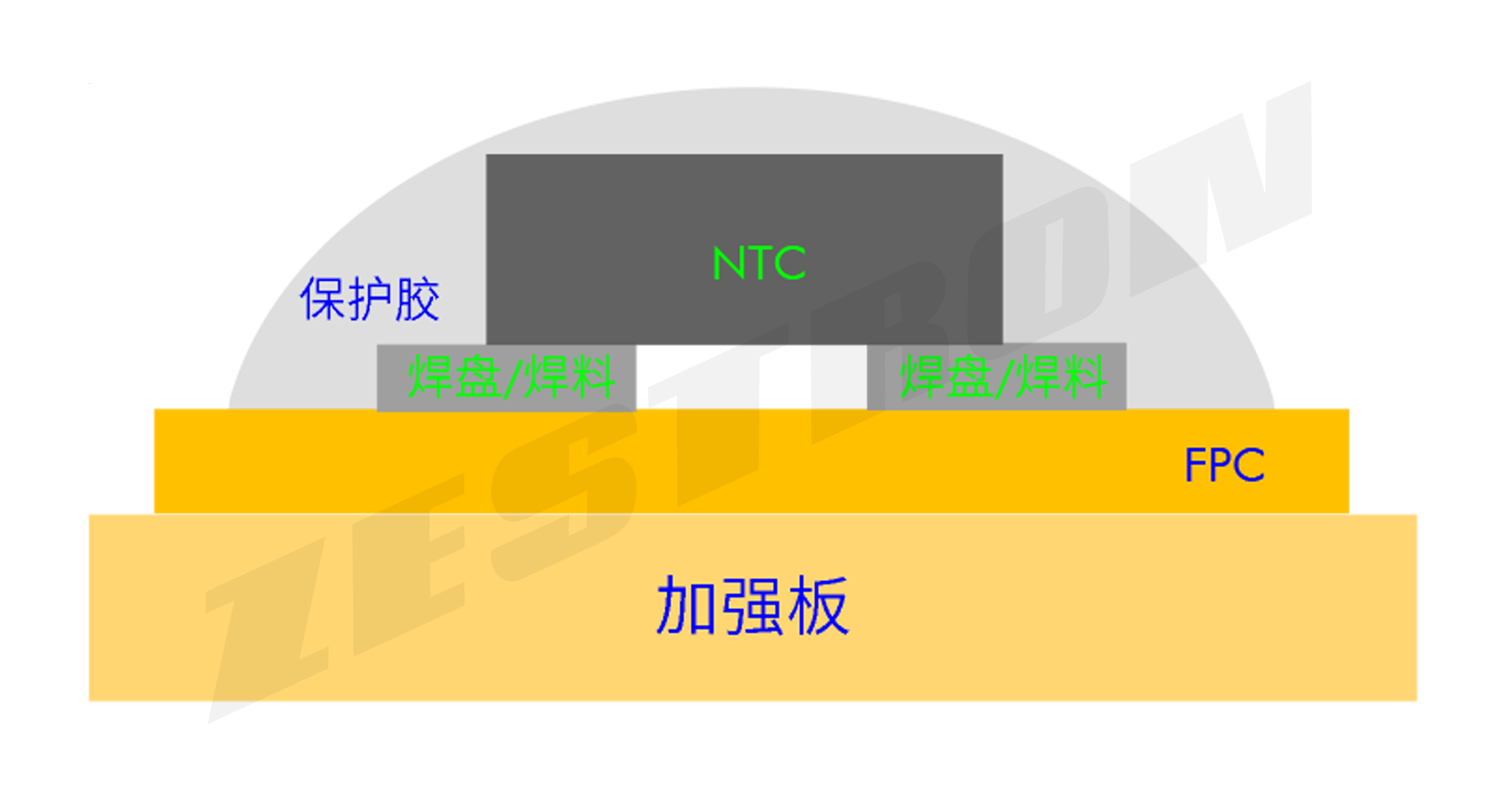

一、背景介绍

二、失效分析过程

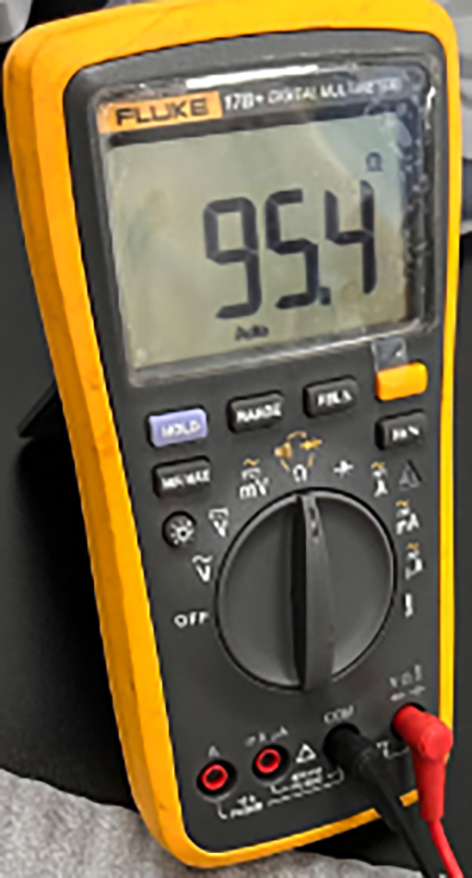

95.4 Ω@25℃
NTC标称阻值:
10kΩ @25℃
失效件阻值明显偏低
2.缺陷点定位

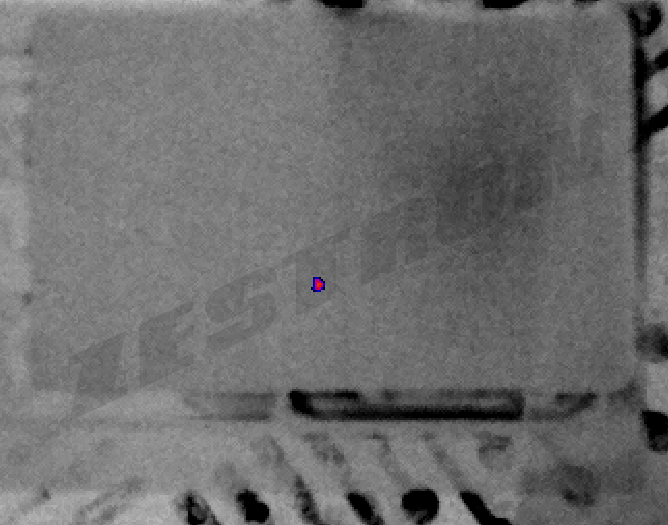

3、无损分析

4、破坏性分析

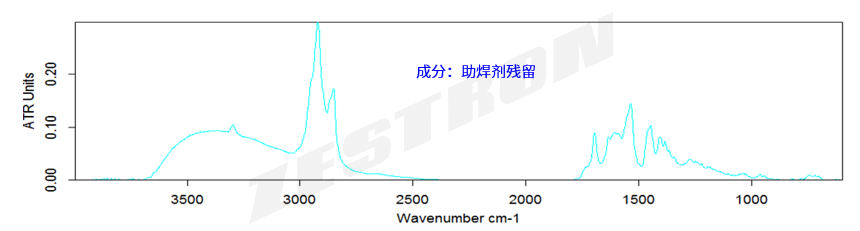

5、膏状残留物成分分析-FTIR

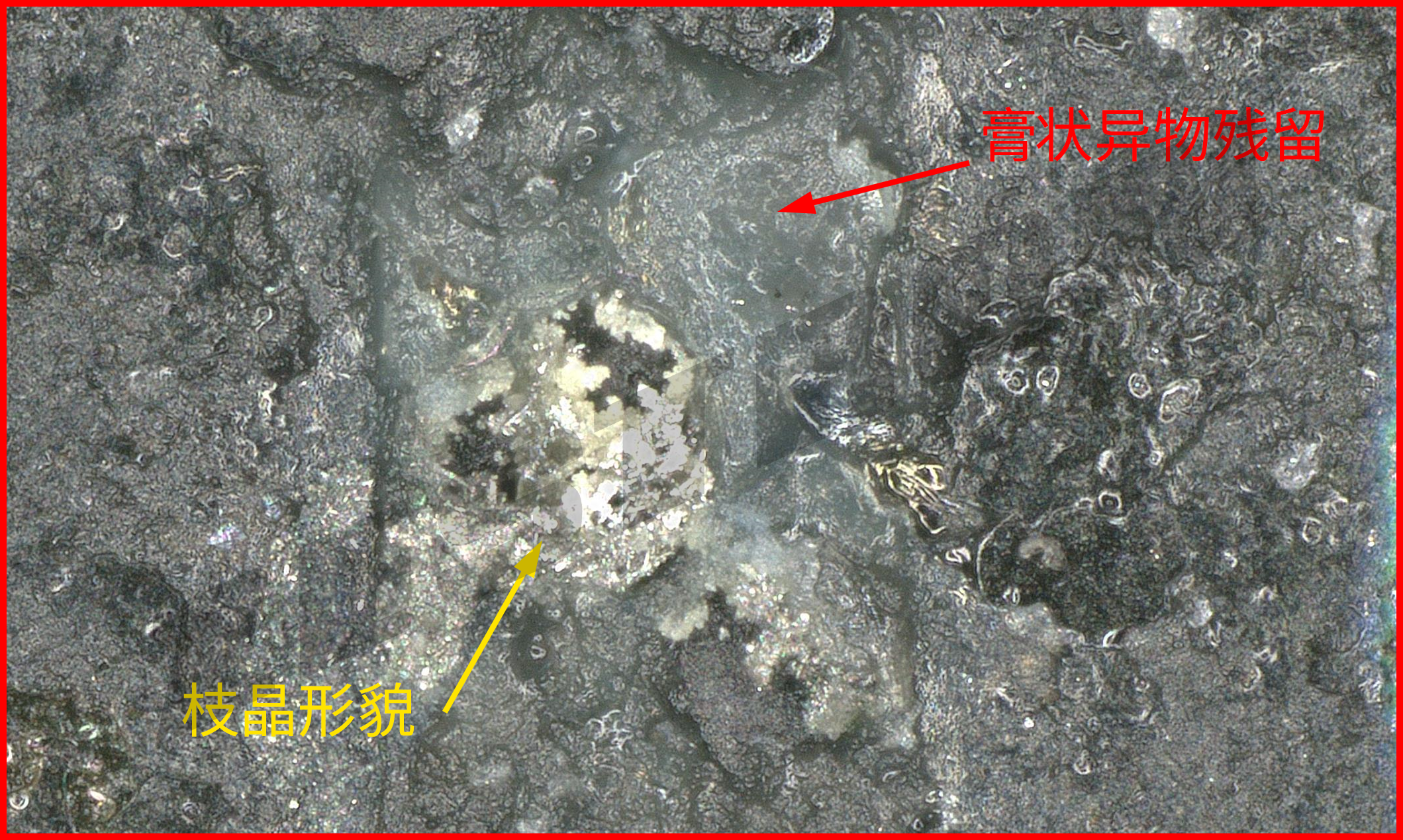

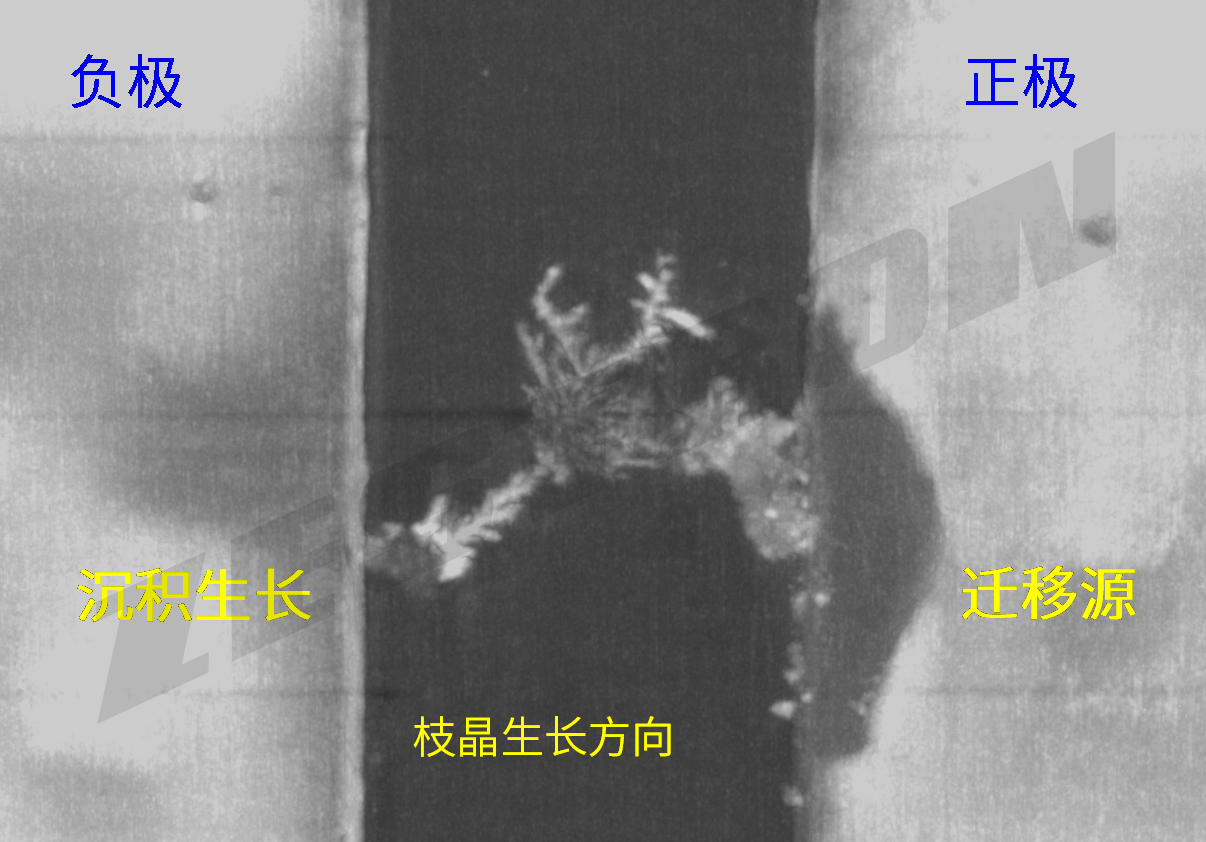

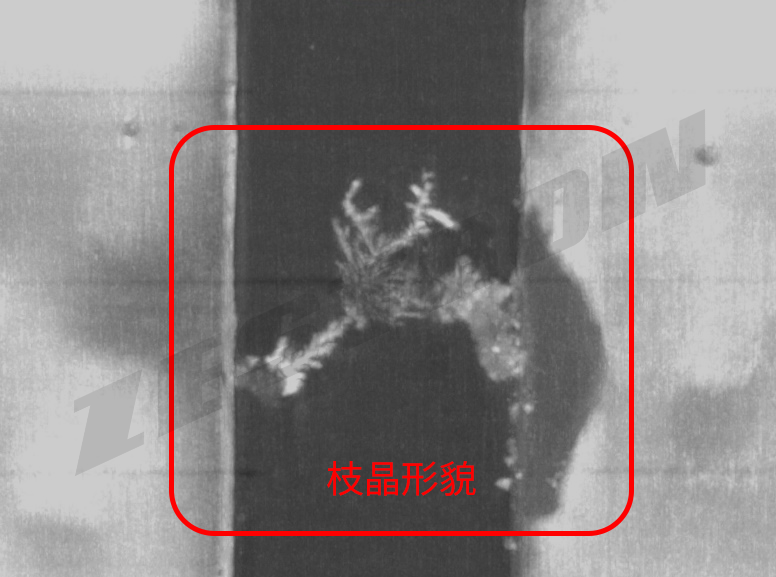

6、枝晶状形貌成分-EDX

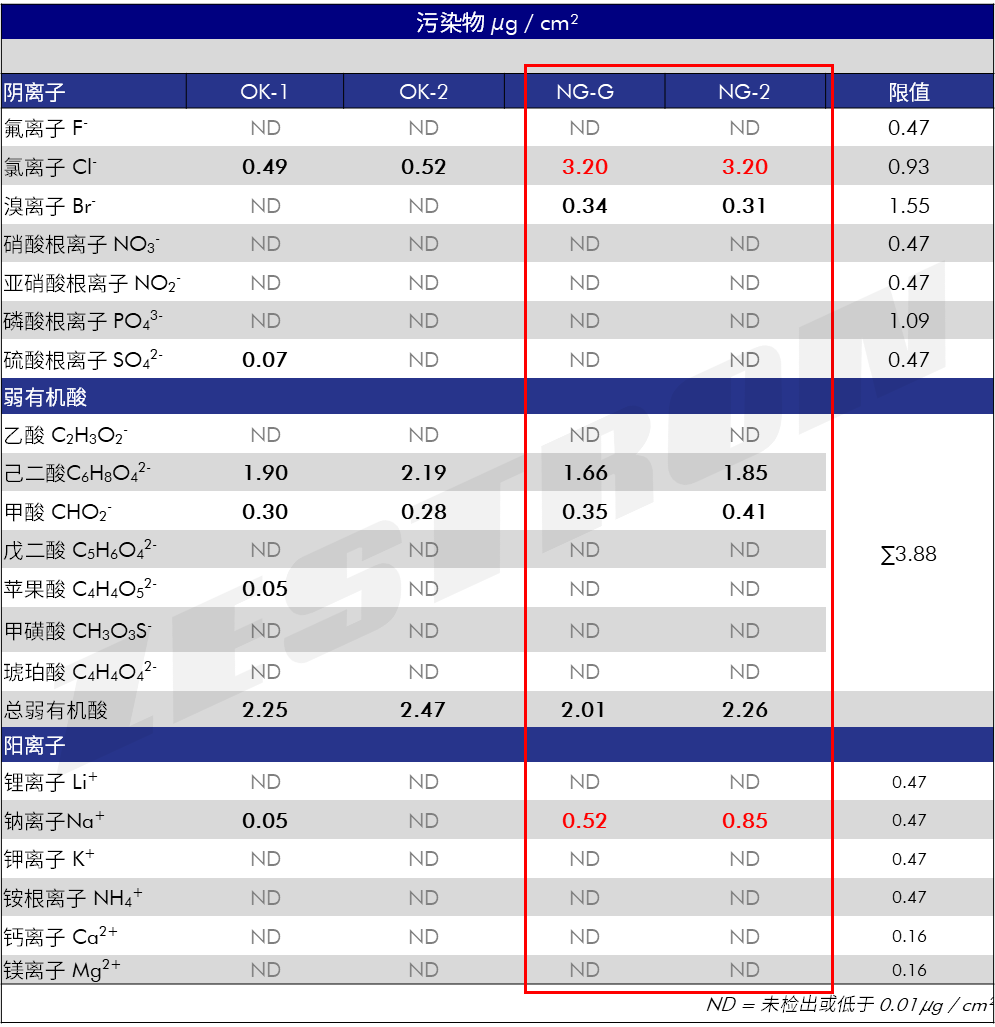

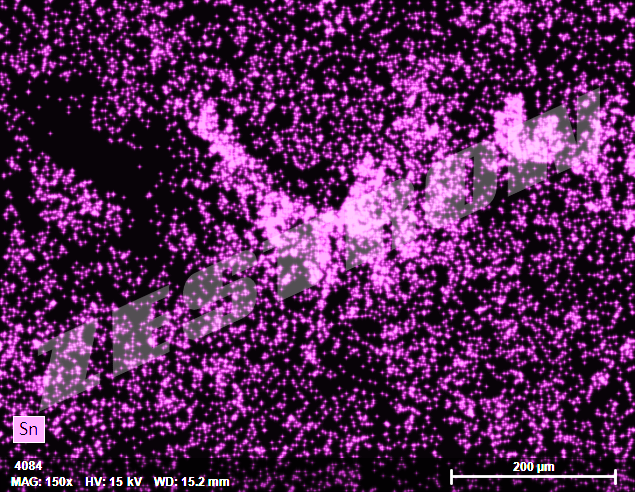

7、缺陷区域离子残留分析-离子色谱

8、湿气通道-真空染色

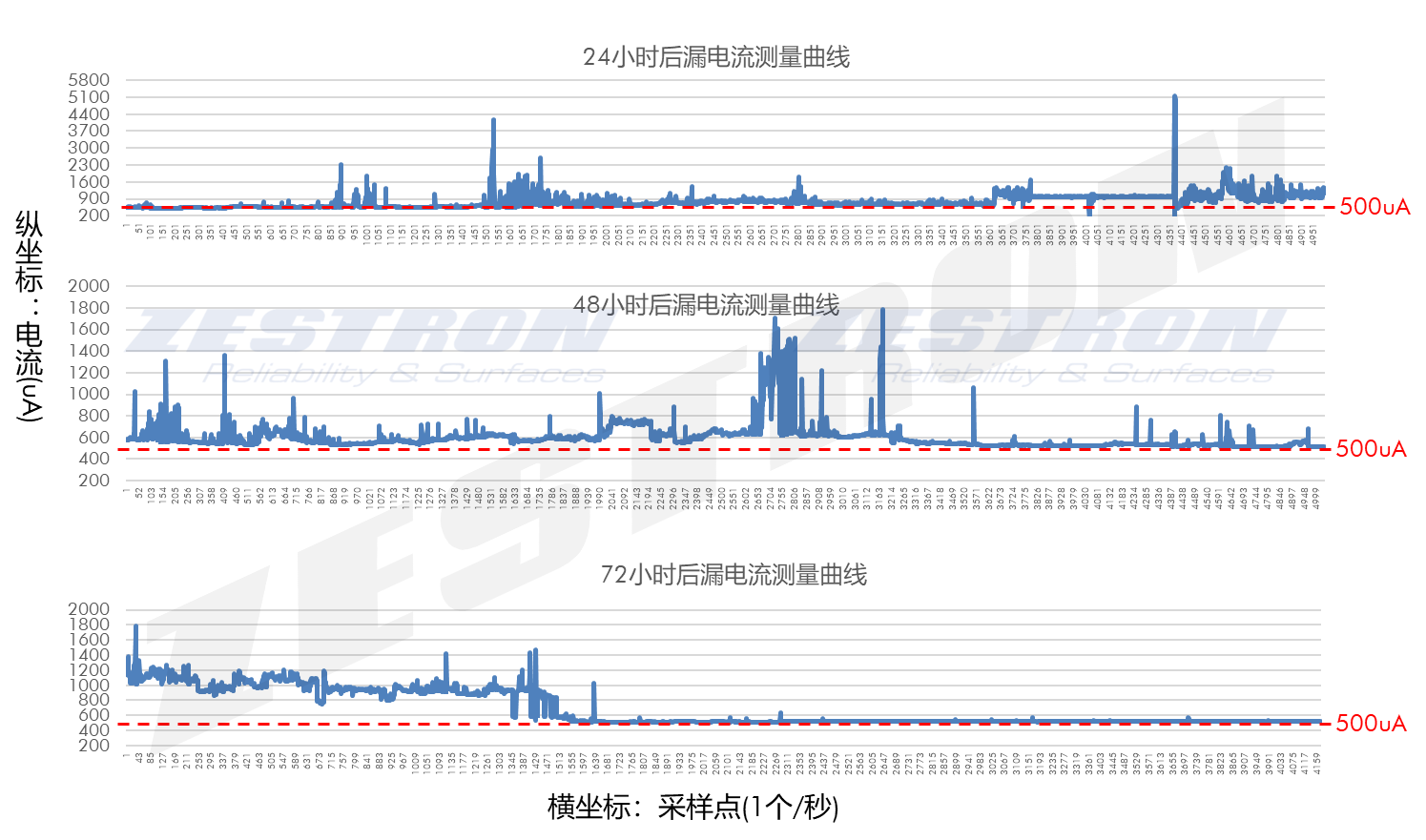

9、模拟复现

三、结论

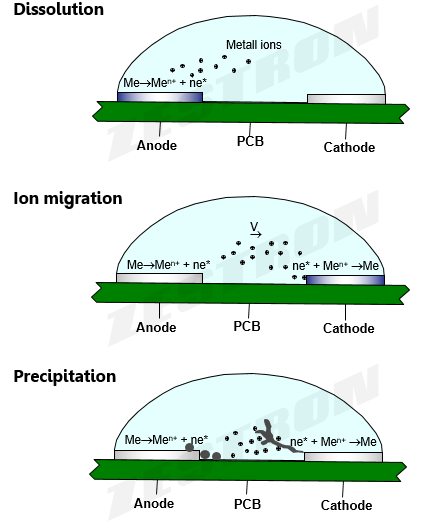

该储能系统误报高温系电化学迁移失效。因表面存在大量的膜层污染物,导致保护胶与FPC/NTC表面发生分层,构成电化学迁移和湿气侵入的通道;过量的Cl/Na离子污染与电应力和潮湿应力共同作用引起电化学迁移,导致NTC两极间发生短路,从而使系统误报高温。参考以下模型
