失效分析案例 | 汽车电子模块高压高温高湿试验后涂覆层失效
一、背景介绍
二、失效分析过程

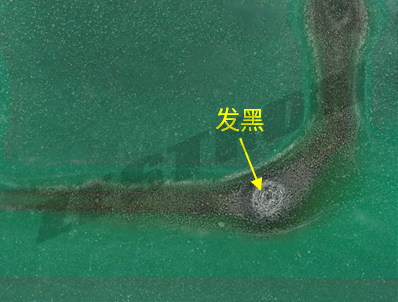

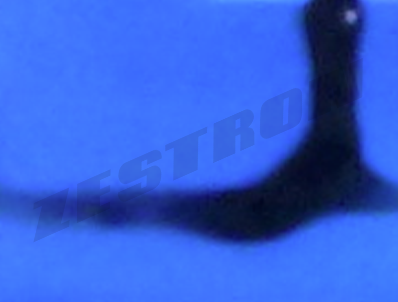

1、学显微镜下的失效图片

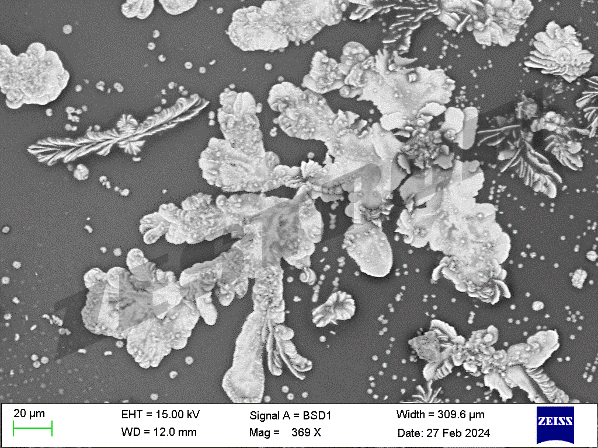

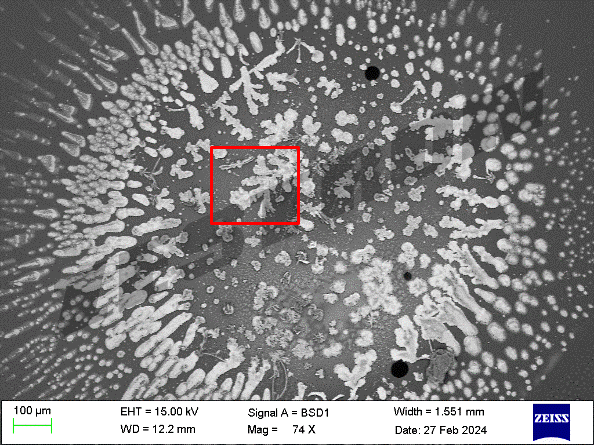

2.发黑区域表面微观形貌
3、发黑区域截面微观形貌

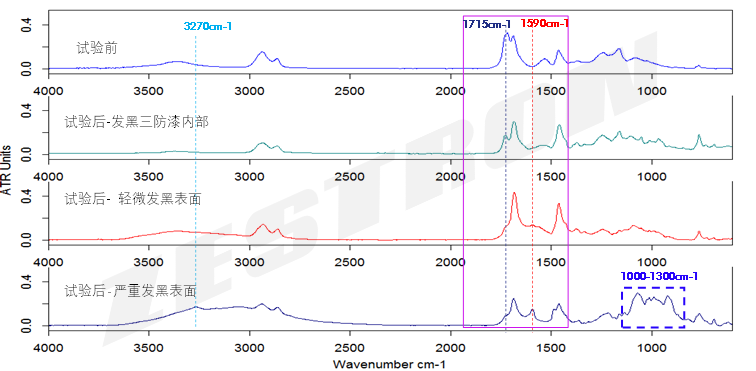

4、涂覆层FTIR测试

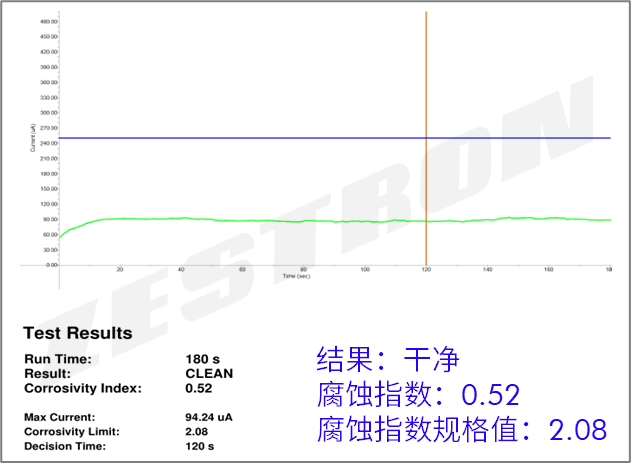

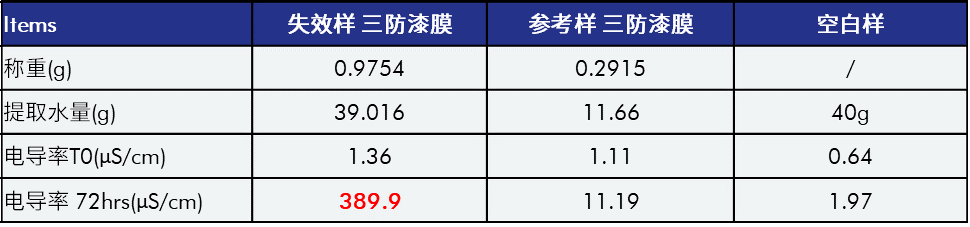

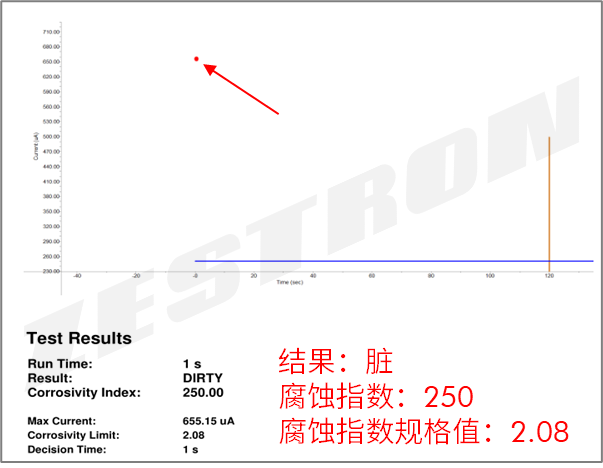

5、电导率测试

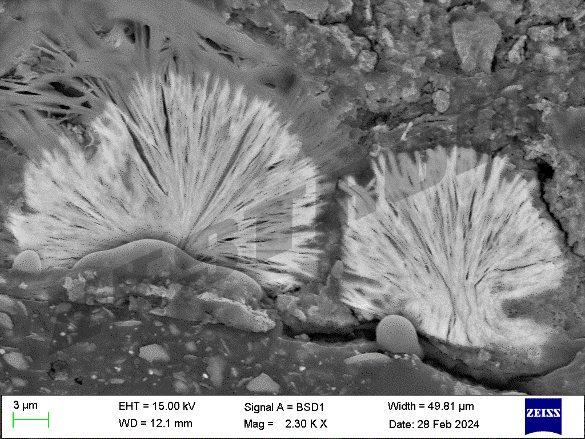

6、枝晶状形貌成分-EDX
三、结论
通过系列分析，ZESTRON R&S团队发现，在试验条件下，涂覆层吸收潮湿使其所含物质发生水解; 水解后电导率上升，提供了腐蚀性的内部环境条件；在电场作用下，导致铜线路发生电化学腐蚀，腐蚀产物可能起到了荧光淬灭作用，导致涂覆层严重发黑，且失去或减少荧光效应。
